削峰正弦波到 CMOS 转换电路

削峰正弦波到 CMOS 转换电路

理解该电路

此电路旨在将温补晶振（TCXO）输出的削峰正弦波转换为 CMOS 逻辑电平信号。下面通过一个电路图详细了解其组件和功能。

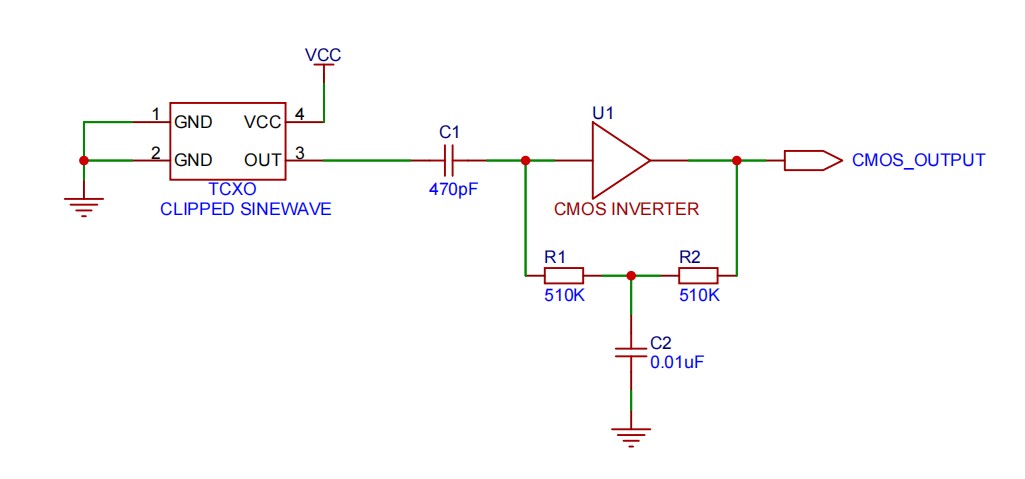

电路图

关键组件

1. TCXO（温补晶振）：
 - 产生稳定的削峰正弦波信号。
 - 对于在不同温度下需要精确频率控制的应用至关重要。

2. C1（470 皮法电容器）：
 - 用作耦合电容器，阻挡直流分量同时允许交流信号通过。

3. R1 和 R2（510 千欧电阻）：
 - 构成反馈网络的一部分。
 - 确保 CMOS 反相器的正确偏置和稳定运行。

4. C2（0.01 微法电容器）：
 - 与 R1 和 R2 一起工作以稳定反相器的运行。
 - 维持适当的振荡条件。

5. U1（CMOS 反相器）：
 - 将正弦波输入转换为数字 CMOS 输出。
 - 为数字电路产生干净的方波信号。

工作原理

TCXO 提供削峰正弦波信号，该信号通过耦合电容器（C1）以阻挡任何直流分量。然后信号由 CMOS 反相器（U1）处理，反相器将其转换为与 CMOS 兼容的方波。反馈网络（R1、R2、C2）确保反相器稳定运行，提供可靠的输出。

应用

1. 数字时钟：
 - 利用稳定的频率信号确保精确授时。
 - 是各种设备中高精度计时的理想选择。

2. 微控制器和微处理器：
 - 为同步操作提供必要的时钟信号。
 - 对数字系统的性能和可靠性至关重要。

3. 通信系统：
 - 用于射频应用中的调制和解调。
 - 保持同步以实现高效的数据传输。

4. GPS 系统：
 - 确保准确授时和定位。
 - 对于精确位置跟踪至关重要。

实际影响

通过将削峰正弦波信号转换为 CMOS 逻辑电平，该电路在确保各种数字应用的精度和可靠性方面发挥着至关重要的作用。从在数字时钟中保持准确时间到确保 GPS 系统中的无缝数据通信，这项技术的影响是深远而广泛的。

使用我们的削峰正弦波到 CMOS 转换电路释放电子设计的全部潜力。非常适合数字时钟、微控制器、通信系统和 GPS 技术中的应用，该电路通过精确的频率控制确保无缝运行。以精度和可靠性提升你的数字电路！

迪拉尼推荐型号：

TCXO1612AT
TCXO5300AT
TCXO7500AT
TCXO5300BT-HS_CMOS
TCXO1811BE_Sine
